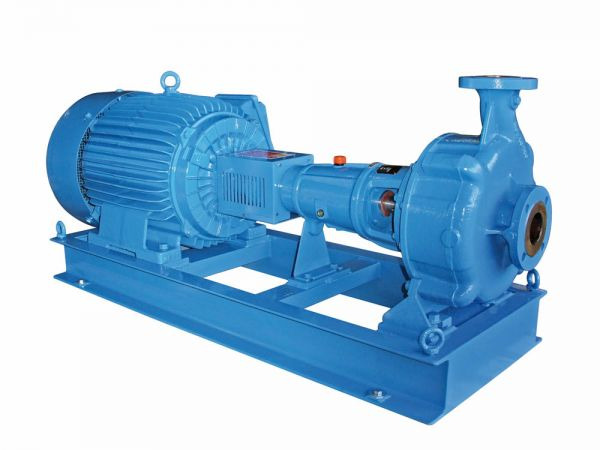

MCA Pompe con girante aperta arretrata ad effetto vortice

DESCRIZIONE

Le pompe centrifughe serie MCA, grazie alla girante aperta ed alla sua posizione arretrata rispetto al corpo a voluta, sono particolarmente adatte al convogliamento di fluidi con corpi solidi in sospensione senza alcun pericolo di intasamento.

CARATTERISTICHE COSTRUTTIVE

Girante: la girante è aperta a palette radiali. Nella parte posteriore è prevista una palettatura per equilibrare la spinta assiale e la pressione esistente nella zona di tenuta.

Corpo: il corpo è a spirale con un ampia sezione di passaggio. La bocca aspirante è assiale, la bocca di mandata è radiale, rivolta verso l'alto. Le flange d'attacco hanno foratura PN 10 in accordo a UNI-EN-DIN-JIS- standards.
Tenuta sull'albero: la tenuta prevista di serie è meccanica, ma può essere installata anche la baderna flussata da liquido pulito dall'esterno. In caso di liquidi pericolosi la pompa può essere predisposta con tenuta meccanica doppia e sistema di sbarramento.

MATERIALI

Sono previste costruzioni standard in ghisa, acciaio al carbonio, acciai inox. Su richiesta sono realizzabili altre metallurgie.

IMPIEGHI

Impianti di depurazione, industria cartaria e della cellulosa, industria alimentare e saccarifera, chimica e petrolchimica, tessile, impianti di depurazione ed in generale per convogliare tutti quei liquidi contenenti solidi sospesi.

PRESTAZIONI

Portate fino a 500 m3/h.
Prevalenza fino a 100 metri.
Velocità da 750 a 3500 giri al minuto
