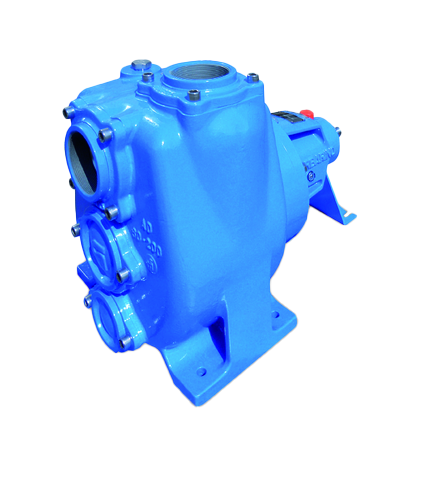

AD Pompe autoadescanti con girante aperta

APPLICAZIONI

Acque grigie, acque nere, scarichi lavanderia, scarichi cucine.

APPLICAZIONI INDUSTRIALI

Tutte le applicazioni dove è richiesto il pompaggio di liquidi sporchi contenenti solidi in sospensione.

COSTRUZIONE

Pompa monogirante con corpo di forma speciale che rende la pompa autoadescante. Girante aperta con piastra di usura frontale e posteriore. Albero con cuscinetti esterni lubrificati ad olio. Tenuta meccanica idonei per liquidi sporchi con lubrificazione esterna. Valvola di non ritorno integrata nella bocca di aspirazione. Portelle per ispezione e pulizia. Facilità di smontaggio per manutenzione.

PRINCIPIO DI FUNZIONAMENTO

Il corpo ha una forma particolare che rende la pompa autoadescante.  All'avviamento la pompa deve essere parzialmente riempita con il liquido; l'azione della girante crea poi una depressione che aspira aria dalla tubazione di aspirazione e la mescola al liquido in rotazione. La miscela di aria ed acqua viene centrifugata dalla girante nella parte esterna del corpo dove l'acqua si separa dall'aria e torna in circolazione; l'aria viene invece espulsa nel tubo di mandata. La valvola di aspirazione evita lo svuotamento della pompa durante il primo riempimento e durante le fermate. Il tempo di adescamento dipende dalle dimensioni della linea di aspirazione.Dopo l'adescamento la pompa funziona come una normale pompa centrifuga. In caso di aspirazione di aria, la pompa è in grado di riadescarsi in modo automatico.

MATERIALI

Ghisa, bronzo, inox

PRESTAZIONI

50 Hz:  120m3/h,  50m
60 Hz:  120m3/h,  70m
